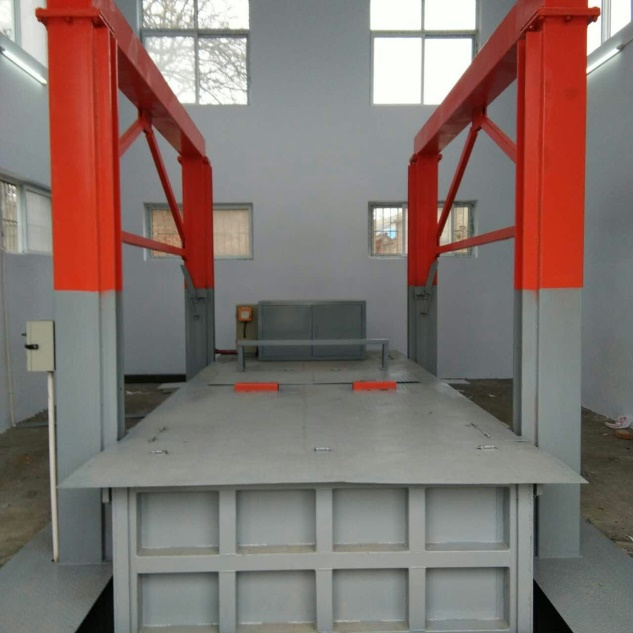

產品優勢　　自動化程度高、安全性能好　　三缸四柱垃圾處理設備采用PLC程序控制系統控制，壓縮、裝箱、儲存、噴淋除塵等作業過程均可實現自動化操作，在電器系統中設置了多重互鎖保護電路，防止操作人員誤操作引起的設備故障，保護操作人員和設備的安全。　　三缸四柱垃圾處理設備是垃圾中轉站的主要配套設備之一，其主要功能是利用液壓系統的驅動將收集到中轉站的垃圾壓縮成塊，實現垃圾減容，能增大轉運量，提高轉運效率。通?？稍O(shè)置在靠近街道及居民生后小區內，是當今生后垃圾處理的理想設備?！　?-大頂 2-主壓油缸 3-保險裝置 4-壓縮頭 5-掛箱裝置 6-立柱7-U形掛耳 8-箱體 9-前門 10-中門 11-前門油缸 12-中門油缸13-推料板 14-貯存?zhèn)} 15-壓縮腔

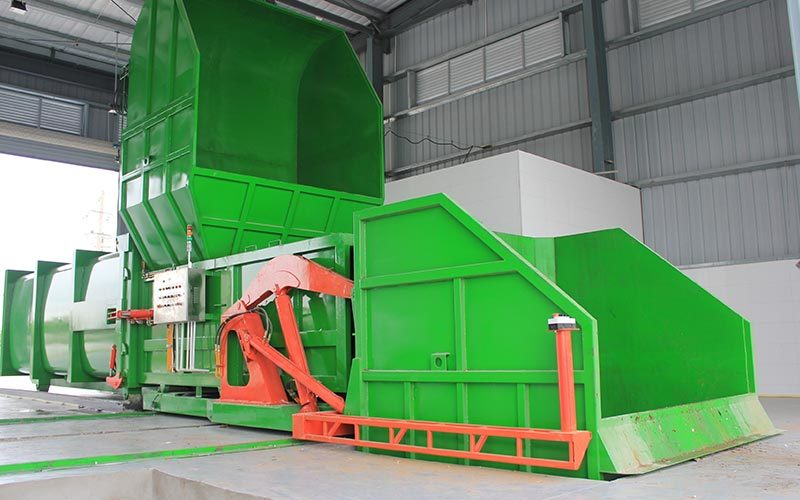

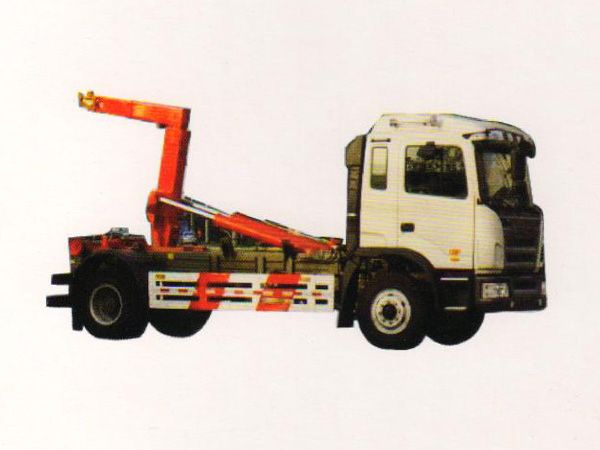

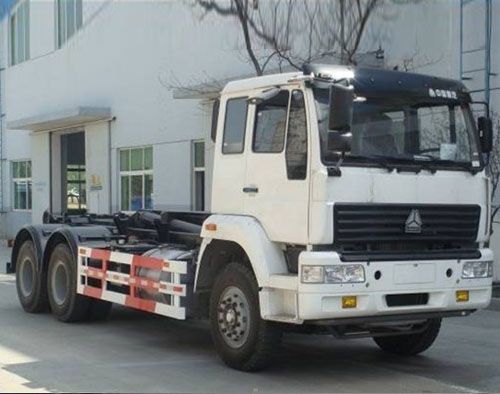

　　工藝說明　　1）轉運車進站將空垃圾箱卸在移位平臺中的空箱位；操作移位平臺水平移動，將空箱位平移至壓縮工位，推拉箱機構在油缸作用下將垃圾箱拉至壓縮機對接位，抱箱機構在油缸作用下抱住箱體，通過壓縮機上的箱門提升機構打開垃圾箱上閘門，完成對接。此時，位移平臺的另一箱位可繼續放置空垃圾箱，或?qū)M箱垃圾拖走。　　2）垃圾收集車往壓縮機卸料槽倒料。　　3）垃圾壓縮裝箱：垃圾收集車將垃圾收集入站，在上料平臺上將垃圾倒入壓縮機倒料口，在油缸作用下推頭將垃圾在垃圾箱內進行壓縮，反復上料壓縮并壓入垃圾箱，直至裝滿垃圾箱?！　?）關閉垃圾箱閘門：推鏟后一次推入后回退越過垃圾箱閘門一定距離，壓縮機箱門提升機構動作將閘門關閉，之后推鏟繼續回退到位?！　?）垃圾轉運箱脫開抱箱機構在油缸作用下松開箱體，推拉箱機構在油缸作用下將垃圾箱推移離開壓縮機對接口，完成垃圾箱脫開。　　6）位移平臺再次水平移動，將滿箱的垃圾箱移動至另一箱位，平移的同時將預先放置在位移平臺上的空箱移動至壓縮位。　　7）鉤臂車?yán)呃D(zhuǎn)運車箱鉤臂車將滿箱垃圾箱鉤起，將垃圾箱拉上轉運車車架，鎖緊裝置將箱體鎖住，車輛駛離壓縮站?！　?）污水處理垃圾壓縮和裝箱過程中釋放出的污水經集水管流經濾層到地面集水溝池，與站內沖洗污水混合稀釋后排放到市政污水管網；若中轉站外無市政污水管網，則應配備槽罐車將垃圾污水收集運送到城市污水處理廠進行處理，再達標排放。流程圖：

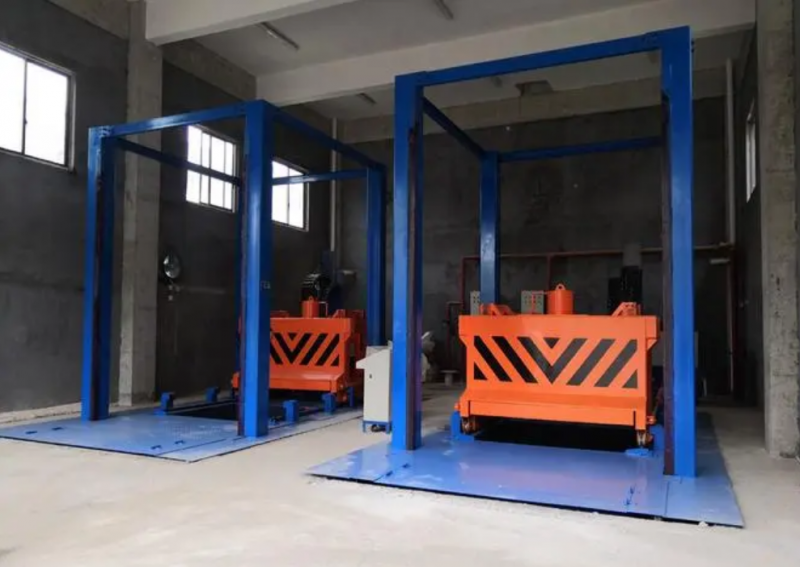

　　產品總體描述：　　地埋舉升垂直式垃圾壓縮設備主要由壓縮箱體、壓縮機構、缸舉部分、儲存箱、控制柜、電液控制系統等組成，是一種新型機、電、液一體化的垃圾壓縮中轉設備。它具有以下幾個顯著特點：　　1.設備設有儲存機構，壓縮箱體和儲存機構可同時進行傾倒工作，增設的儲存箱也可儲存大量垃圾，大大增加了垃圾傾倒速度?！　?.設備站房內空梁底高度低于5.4米,大大降低了站房造價，并且可滿足目前大部分舊站改造項目。　　3.改變了三缸四柱式的壓縮方式，主壓縮油缸只負責壓縮，舉升油缸只負責箱體舉升功能，不在是之前的三缸聯動形式，使得設備各油缸動作清晰，操作簡便?！　?. 設備總高度低于4.5米，維修方便?！　?.垃圾傾倒工程中，上方?jīng)]有障礙物，滿足了更多車型的傾倒工作?！　≡摦a(chǎn)品廣泛適用于城鎮居民生活區、工業區、商業區、學校、機關、公園、風景區的生活垃圾及固體廢棄物的收集、壓縮減容和密封轉運。產品特色：　　與同類廠家產品相比,我公司垂直壓縮站有如下特色：　　1.整臺設備是一個閉合式結構體，結構緊湊牢固。出廠前進行的各項操作實驗技術參數合格后，投入現場安裝使用后仍能保持各項參數合格。　　2. 垃圾壓榨在內模模腔內壓縮成型，壓縮力大，成型效果好，并且不會使卸料推鏟和中閘門受到太大壓力而變形。　　3.由壓縮室，儲存室，推鏟室構成的整體式垃圾箱頂蓋平坦整潔，方便又美觀?！　?.設有電氣自控線路,杜絕了排污水泵易燒毀情況的發生?！　?. 配備噴霧降塵系統, 有效抑制傾到垃圾時產生的揚塵, 大大改善了工作環境, 并提高了垃圾的粘結力。

　　水平式垃圾壓縮設備是我公司根據國內環衛設備情況，借鑒當前垃圾處理技術及工藝并結合垃圾中轉站廠房實際而設計開發的定型產品。工作原理：本機采用臥式壓縮技術。整套設備在壓縮、貯存和卸料的作業過程中，垃圾處于封閉狀態，防止了脫落現象，減少了臭氣外逸，大大減少了環境污染。本機自動化程度高，提高勞動生產率，大大減輕環衛工人的勞動強度?！　∷绞嚼鴫嚎s設備使用效果方介紹　　1、垃圾破碎，脫水、壓縮一次完成，工作效率高　　2、操作全部自動化，減輕了環衛工人的勞動強度　　3、設備運行噪音小，不會對周邊居民產生不必要的困擾;　　4、運行能耗低，節約使用成本　　5、設備整體落于地面下，動作少，操作簡單，性能穩定;　　6、污水收集排放系統。在壓縮箱的底板及側板下部開設污水排放孔，垃圾污水通過排放孔經過收集槽，再進行集中排放流入地坑的預埋管中，進入污水收集井，經自動排污系統，再排入市政排污管網系統。經過多年的實踐證明，該污水收集排放系統是可行的?！　?、配有噴漆除塵系統，地坑清洗系統，防垃級跌落地坑系統等。

　　1.垃圾卸料（如圖1）　　小型垃圾運輸車到站后可將垃圾直接傾倒入壓縮模箱內。圖1　　2. 垃圾壓縮（如圖2）　　壓縮箱裝滿垃圾后，操作主壓縮油缸按鈕，由壓縮油缸帶動壓頭向下運動壓縮垃圾，壓縮力可達120噸，保壓10秒鐘后，向上運動并復位。圖2　　3.第二次向壓縮箱裝料　　壓頭運動到上部復位后，散裝垃圾運輸車?yán)^續向垃圾壓縮箱內卸料?！　?.等垃圾壓縮箱再次裝滿后，操作主壓縮油缸按鈕，進行垃圾壓縮，直到把垃圾壓滿壓實。一般兩到三次就能壓縮完成一塊垃圾，體積為4立方米，重量約4噸?！　?.垃圾塊寄存（如圖3）　　當首塊垃圾壓好后，操作中閘門油缸按鈕，升起中閘門，然后操作推塊油缸，由推塊油缸推動推鏟將壓縮好的垃圾塊推入垃圾儲存箱。圖3　　6.壓縮第二塊垃圾　　首塊垃圾寄存好后，操作中閘門按鈕，落下中閘門，退回推塊推鏟，按以上的程序壓縮第二塊垃圾。　　7.垃圾塊裝車（如圖4）　　第二塊垃圾壓好后，操作主壓縮油缸，將壓頭下行到掛箱位置，此位置由接近開關控制，準確可靠。然后操作掛箱油缸按鈕，掛箱油缸帶動掛箱銷軸伸出到吊耳內，由壓縮油缸將壓縮箱整體提起到裝車高度。密閉式垃圾運輸車車廂與壓縮箱對接后，操作前閘門和中閘門油缸按鈕，將閘門升起到高位置，然后操作推塊油缸按鈕，由推塊油缸推動推鏟，將兩塊垃圾一起裝車。
